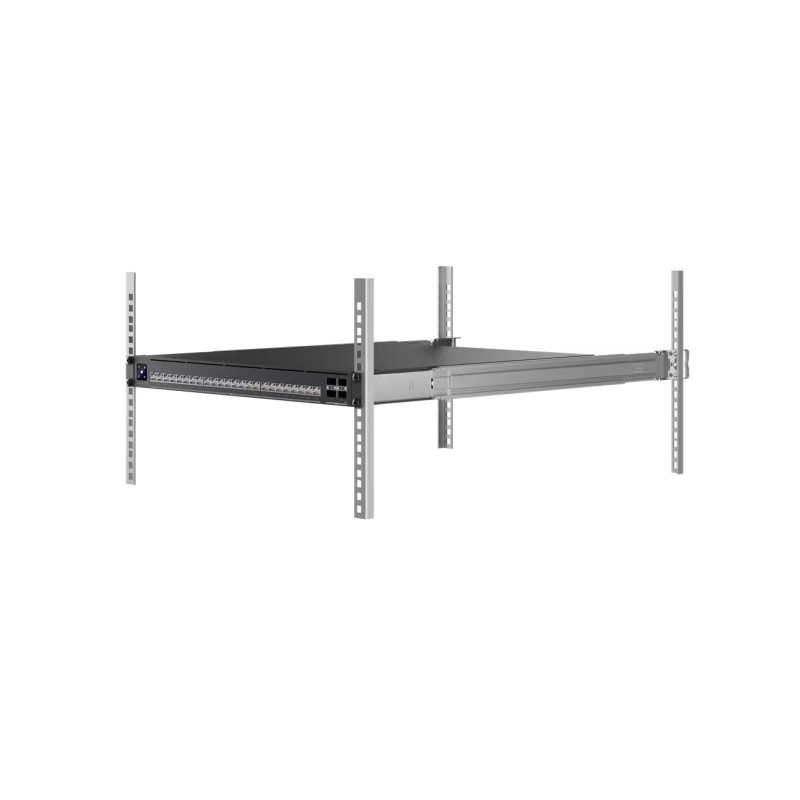

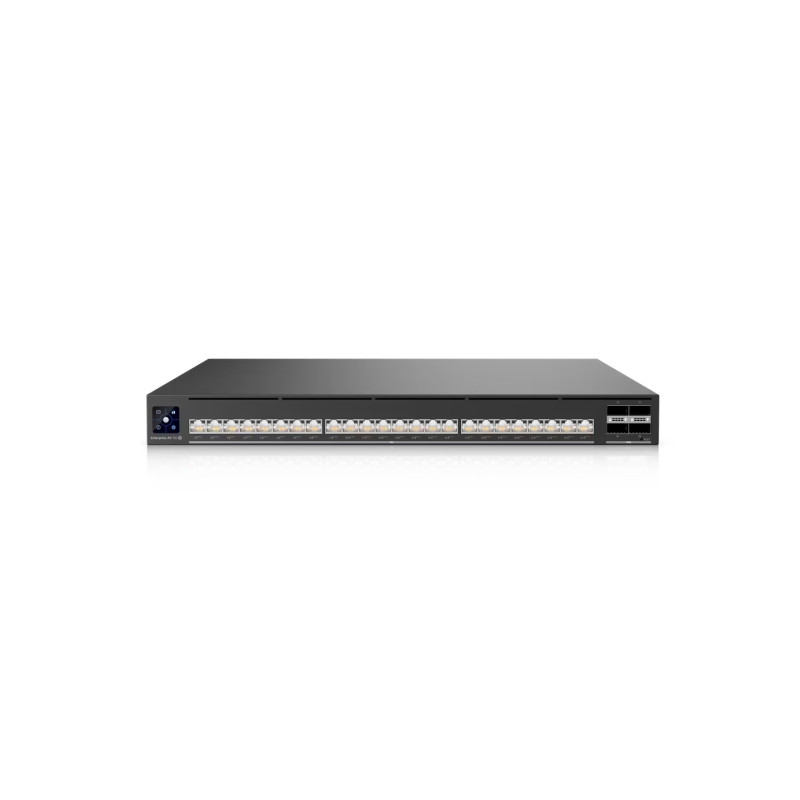

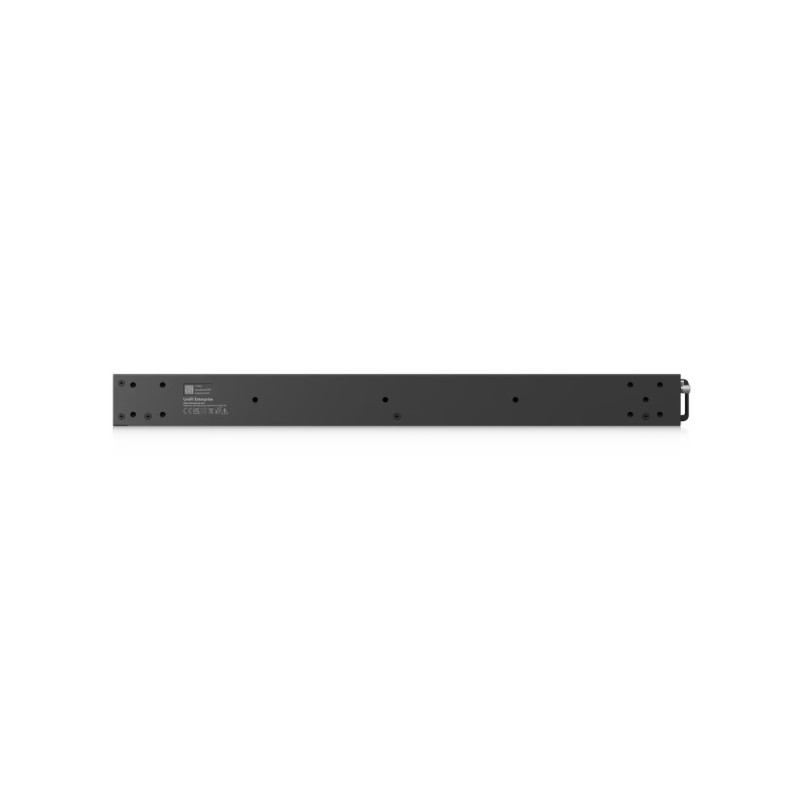

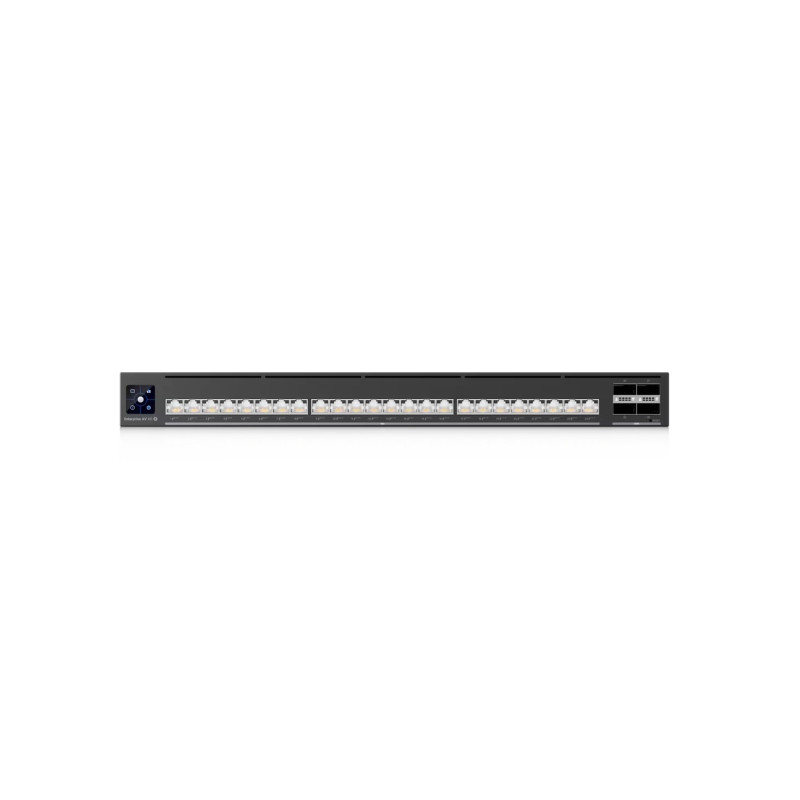

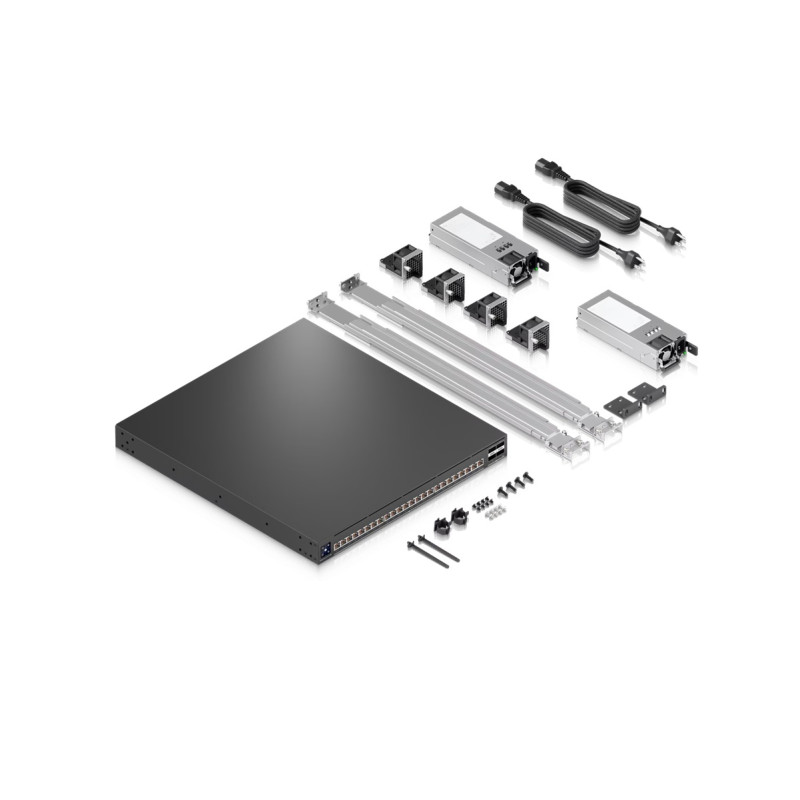

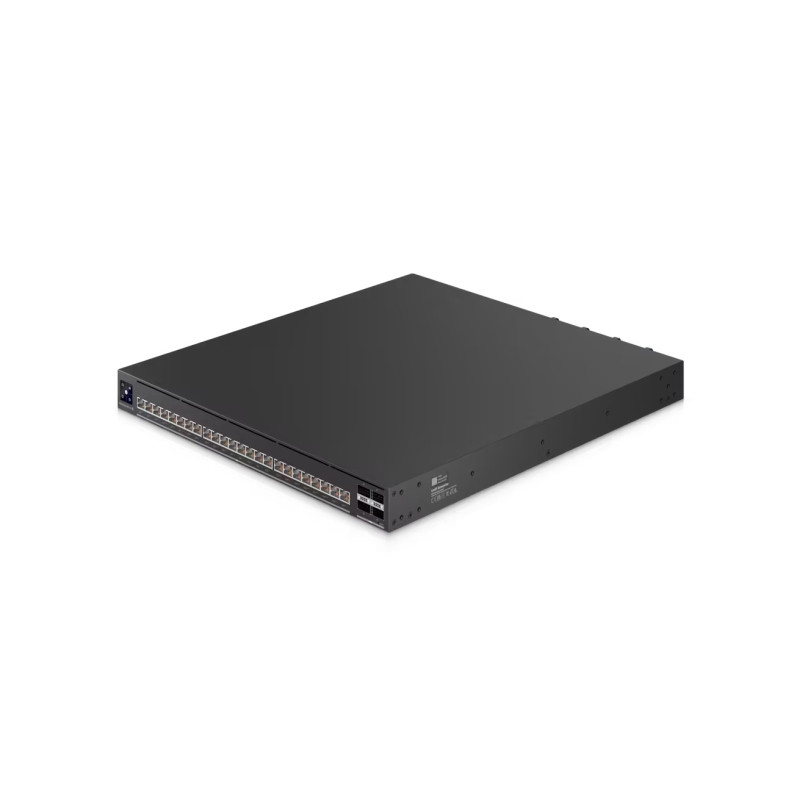

Ubiquiti EAV-XG-24-PoE, UniFi Enterprise Audio/Video XG 24 PoE switch špičkový UniFi PoE L3 switch pre profesionálne A/V inštalácie
Produkt patrí do ''Unifi Enterprise Partner Program'' - všetky predaje sú podmienené registráciou projektu s vyplnením formulára.

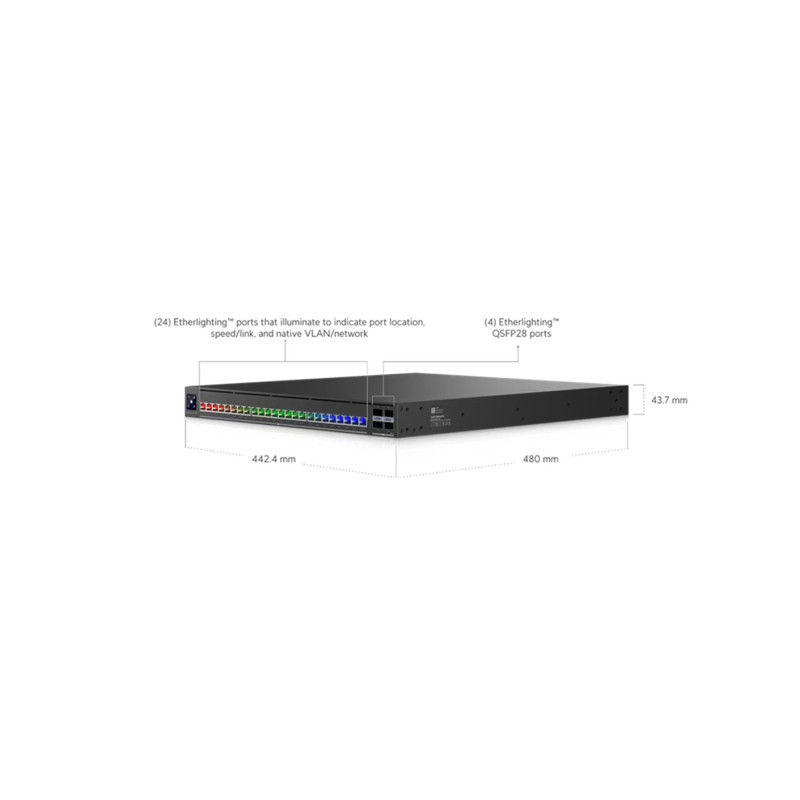

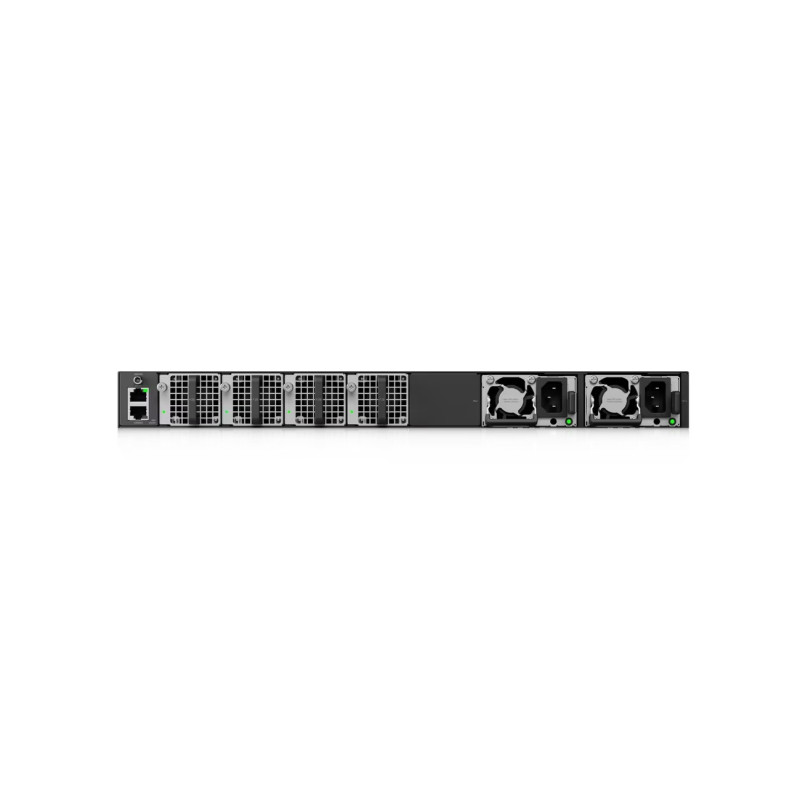

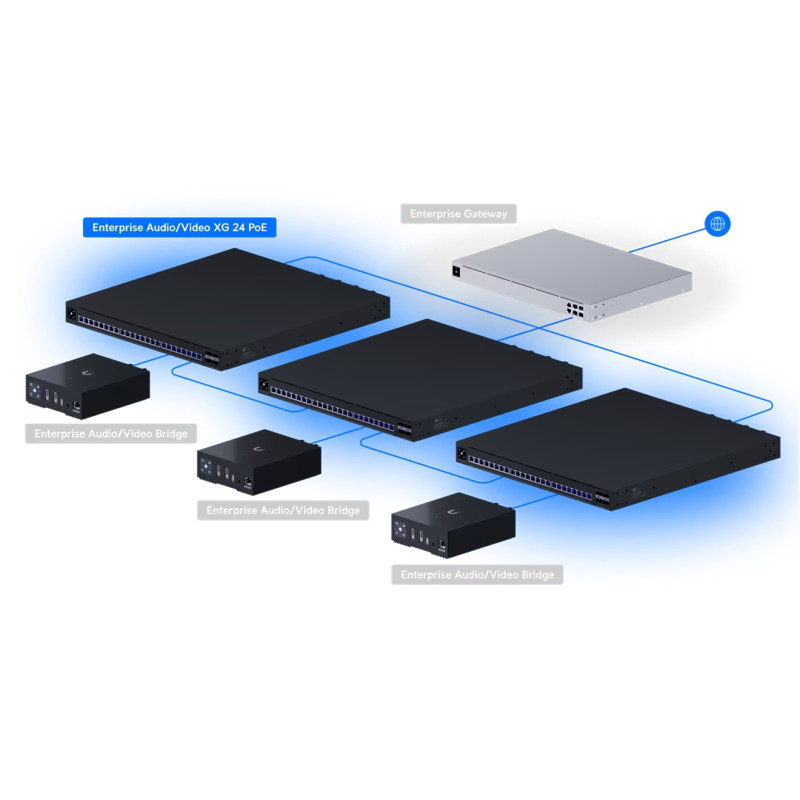

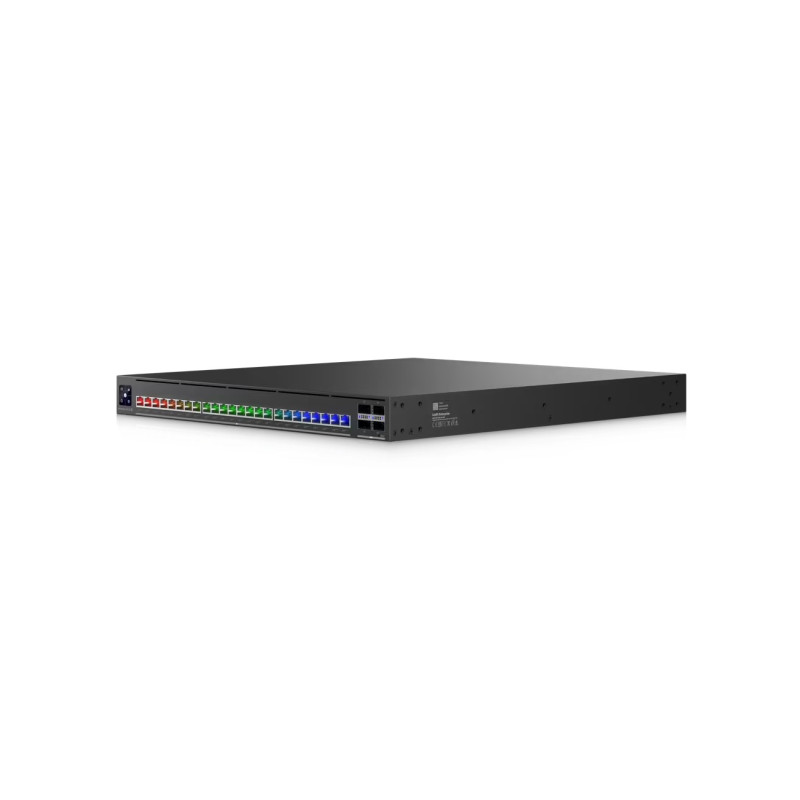

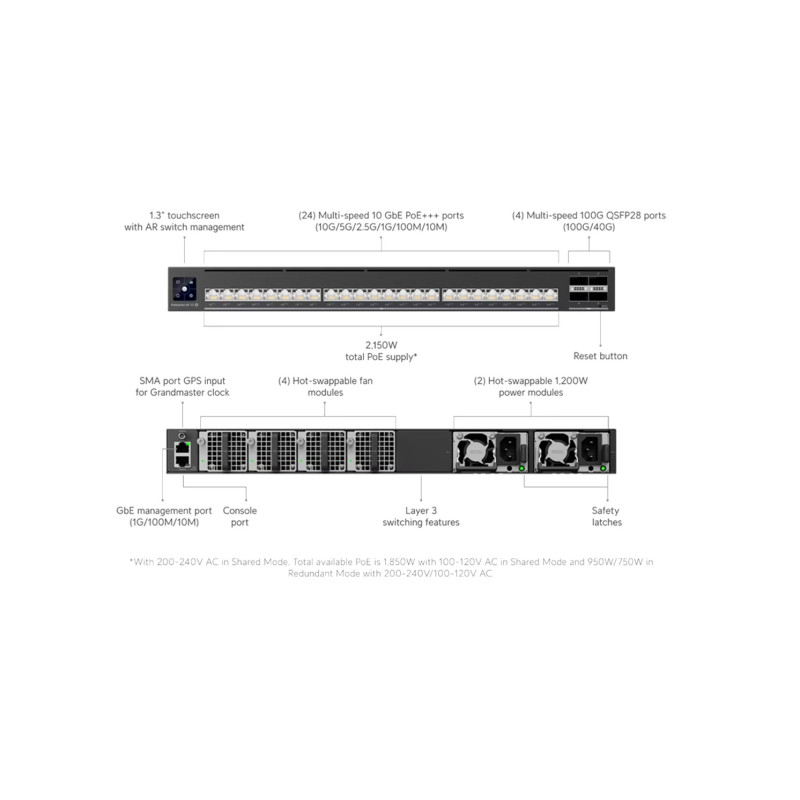

Switch navrhnutý pre profesionálne audio/video infraštruktúry s vysokými nárokmi na výkon, stabilitu a presnú synchronizáciu. Ponúka 24× 10G PoE+++ portov pre napájanie aj prenos dát jediným káblom a 4× 100G QSFP28 uplinky pre extrémne rýchle chrbticové prepojenie. Ideálne riešenie pre konferenčné centrá alebo rozsiahle AV inštalácie využívajúce moderné IP technológie. Vďaka podpore PTP časovania, štandardov SMPTE ST 2110, SDVoE a AES67 umožňuje presne synchronizovaný prenos obrazu aj zvuku v reálnom čase. Integrovaný OCXO clock zaisťuje mimoriadne stabilné časovanie a možnosť pripojenia externého GPS Grandmaster zdroja cez SMA konektor posúva synchronizáciu na úroveň profesionálnych vysielacích systémov. Technológia Etherlighting navyše uľahčuje orientáciu v kabeláži a správu portov. Dedikovaný OOB management port poskytuje oddelený prístup pre správu cez SSH aj pri nedostupnosti hlavnej siete. Konzolový port umožňuje priamy sériový prístup k CLI pre diagnostiku, konfiguráciu a obnovu zariadenia. PoE výkon umožní napájanie rozsiahlych AV technológií, kamier alebo profesionálnych endpointov z jedného centrálneho prvku infraštruktúry. (Poznámka: EAV-XG-24-PoE sa predtým nazýval EAV-24-PoE. Ide iba o aktualizáciu názvu, neboli vykonané žiadne zmeny hardvéru.) Kľúčové vlastnosti * široká podpora A/V protokolov - SMPTE ST 2110, SDVoE, Dante, AES67 a ďalších * PTP časovanie s presným OCXO clockom * 24x 10GbE RJ-45 portov s PoE+++ - vysokohustotné porty 10 GbE PoE+++ poskytujú vysoký výstupný výkon a konektivitu pre náročné AV zariadenia * 100G uplink konektivita - 4 uplinkové porty QSFP28 umožňujú vysokorýchlostnú agregáciu naprieč distribučnými a základnými vrstvami s ro 2150 W pri zdieľanom režime (200–240 V AC) & 1850 W (100–120 V AC) * porty s podsvietením Etherlighting - svetelná indikácia umiestnenia portu, rýchlosť/linku a natívne VLAN/sieť * konzolový port pre CLI správu a diagnostiku * načasovanie PTP - načasovanie PTP s obsahom SMA portu pre synchronizáciu GPS * redundantné napájanie a chladenie - 2 napájacie zdroje vymeniteľné za prevádzky a inteligentné chladenie (4 hot-swap moduly ventilátorov) zaisťujú spoľahlivú prevádzkyschopnosť v kritických prostrediach * optimalizované pre inštaláciu do 4-stĺpkového racku Rozloženie portov: (1G/100M/10M)- iba port pre správu OOB (management)-i keď nie je k dispozícii sieťový prístup * 10 GbE RJ-45 - 24x (všetko PoE+++) (10G/5G/2,5G/1G/100M/10M) - 10/100M poloduplex (100G/40G) - pre vysokorýchlostné chrbticové prepojenie (uplink) * 1x konzolový port RJ-45 - priamy prístup k CLI prepínača pre rýchlu diagnostiku, obnovu alebo konfiguráciu * 1x SMA konektor - vstup pre časový signál z GPS hodín (režim hodín Grandmaster s protokolom PTP-primárny zdroj času Výkon: Spínacia kapacita switcha: 1280 Gb/s Rýchlosť smerovania: 810 Mpps Veľkosť vyrovnávacej pamäte paketov: 8 MB Celková priepustnosť bez blokovania: 640 Gb/s Podporované VLAN: 1000 Veľkosť tabuľky MAC adries: 32 0 (ACL): * IPv4: 256 pravidiel * MAC: 256 pravidiel Funkcia vrstvy L3: *DHCP server pre lokálne spravované siete *Inter-VLAN Routing (lokálne siete) *statické smerovanie (lokálne siete) Funkcia vrstvy L2: * agregácia port PTPv2 * Pre AV profily (Play, Dante, Q-SYS, NDI, SDVoE, Shure, AES67, Crestron) * pokročilá konfigurácia IGMP (Querier, Fast Leave, Router Port) * IGMP Snooping * 802.1X Control * ACL založené na MAC a izolácie zariadení * DH Storm Control * obmedzovanie rýchlosti Multicast & Broadcast * blokovanie adries MAC * obmedzenie portov na základe MAC adries * ACL založený na protokole IP a izolácie siete * zrkadlenie a izolácia portov * Jumbo rámca * LLDP-MED * Voice VLAN * prevencia slučiek Hardware: až PoE+++ (802.3 bt až 90 W na port, typ 4, trieda 8) Celkový napájací výkon PoE-budget: *200–240 V AC zdieľaný režim: 2150 W s dvoma modulmi 1200 W *100–120 1200 W *200-240 V AC redundantný režim: 1050 W s dvoma modulmi 1200 W *100-120 V AC redundantný režim: 850 W s dvoma modulmi 1200 W PoE porty: * 24x PoE+++ Celkový PoE výkon 200 – 240 V, zdieľaný režim) Max. výkon PoE na port podľa PSE: * PoE (Power Protection Reader): 15,4 W - PoE+: 30 W - PoE++: 60 W - PoE+++: 90 W (na 1 port) Management-správa: *Ethernet *Serial Console *AR <2>. alebo novšie (pre implementáciu pokročilých štandardov a funkcií) - plná konfigurácia prebieha cez centrálny UniFi Network Server Metóda napájania: 2x univerzálny AC vstup, 100–240 V AC, 50/60 Hz Metóda vstupného napájania: 2x AC vstup, napájacie moduly (zdroje) chladenie: - napájacie zdroje: 2× hot-swap 1200W AC/DC napájacie moduly, redundantné - počet ventilátorov: 4 (40x40 mm) - moduly ventilátorov vymeniteľné počas prevádzky (moduly pracujú s redundanciou 3+1) Maximálna spotreba energie: 150 W (bez PoE výstupov-záťaže), 2 400 W (vrátane PoE výstupov-plné vyťaženie) LED diódy: Ethernet, Pb Ethernet, Pb LCM displej: 1,3'' dotykový displej (modul) Technológia Etherlighting: * inteligentné podsvietenie portov a systémových stavov * Ethernet, QSFP28 - farebná indikácia stavu Rozmery (mm): 442,4 × 480 × 43,7 Hmotnosť (g): 9850 (9950 s rack úchytmi) Farba: čierna Materiál puzdra: SGCC oceľ Materiál uchytenia: SGCC oceľ ESD ochrana: vzduch: ± 2 kV, kontakt: 512 BTU/hod (bez PoE výstupu) Okolitá prevádzková teplota (°C): -5 až 40 Okolitá prevádzková vlhkosť: 10 až 90 % bez kondenzácie Form Factor: montáž do racku (1U plná hĺbka) - pre optimálnu oporu vyžaduje 4 konzolovú policu pri 2-stĺpikových stojanoch (rackoch) Podporovaná hĺbka racku: štvorstĺpikové stojany (regály) 482,6 mm (19''), hĺbka stĺpikov v rozmedzí od 650 do 1 000 mm (25,6–39, NDAA Compliant: áno Obsah balenia: * UniFi Enterprise A/V XG 24 PoE switch * 2x napájací kábel * 2x vymeniteľné napájacie moduly (hot-swap)-inštalované v tele zariadenia * 4x vymeniteľné ventilátory (hot-swap)-inštalované (skrutky, kotvy, úchyty pre montáž do racku, 2x posuvné lišty+koľajnice atď.)-vhodné aj pre 2stĺpkové racky s držiakom * užívateľská príručka Odkaz na stránku výrobcu: https://techspecs.ui.com/unifi/switching/ inštaláciou: https://dl.ui.com/qig/eav-xg-24-poe/#index
