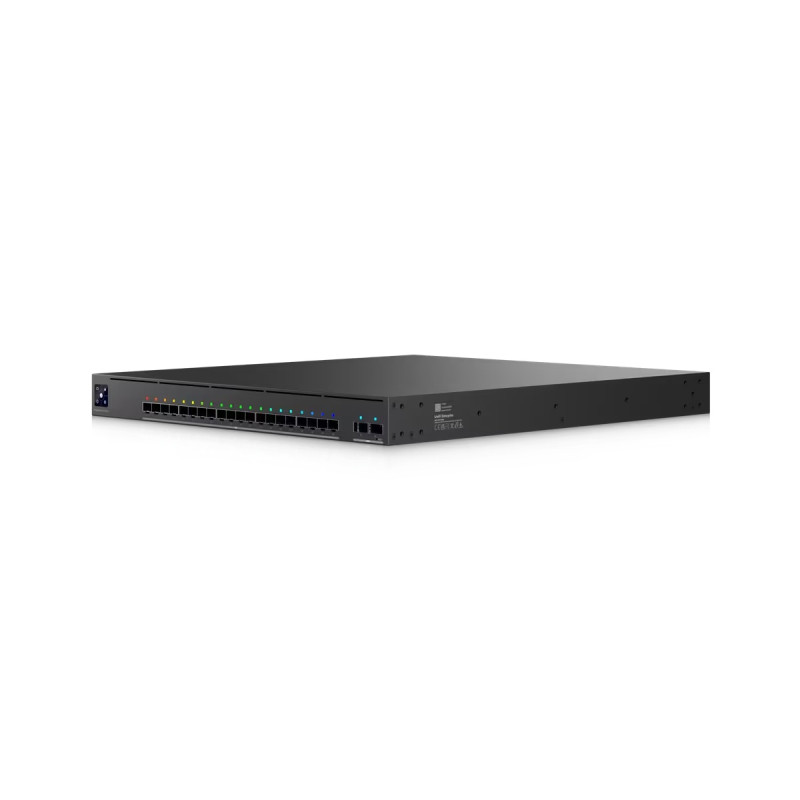

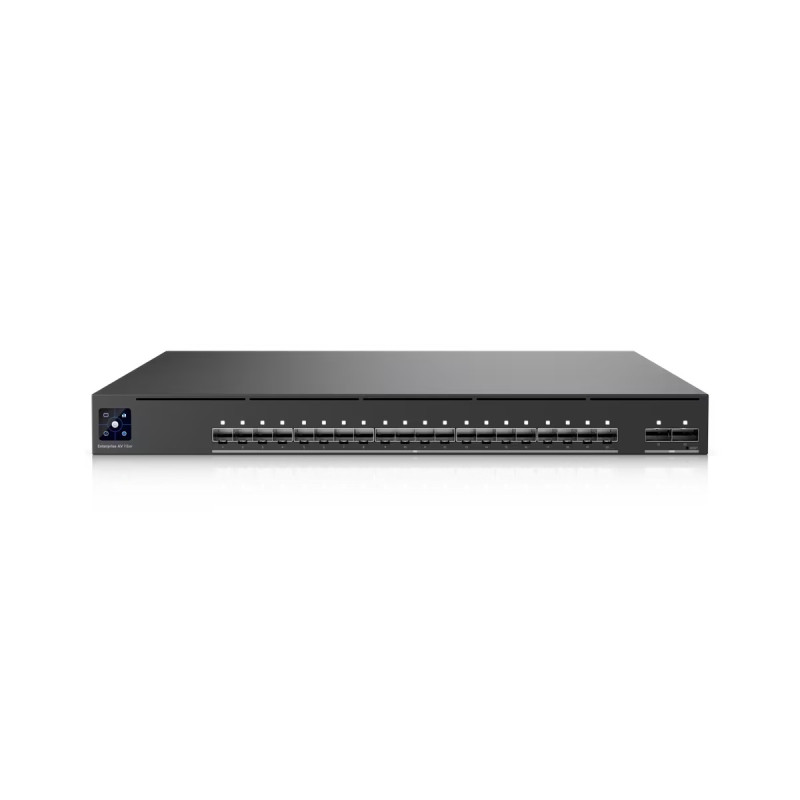

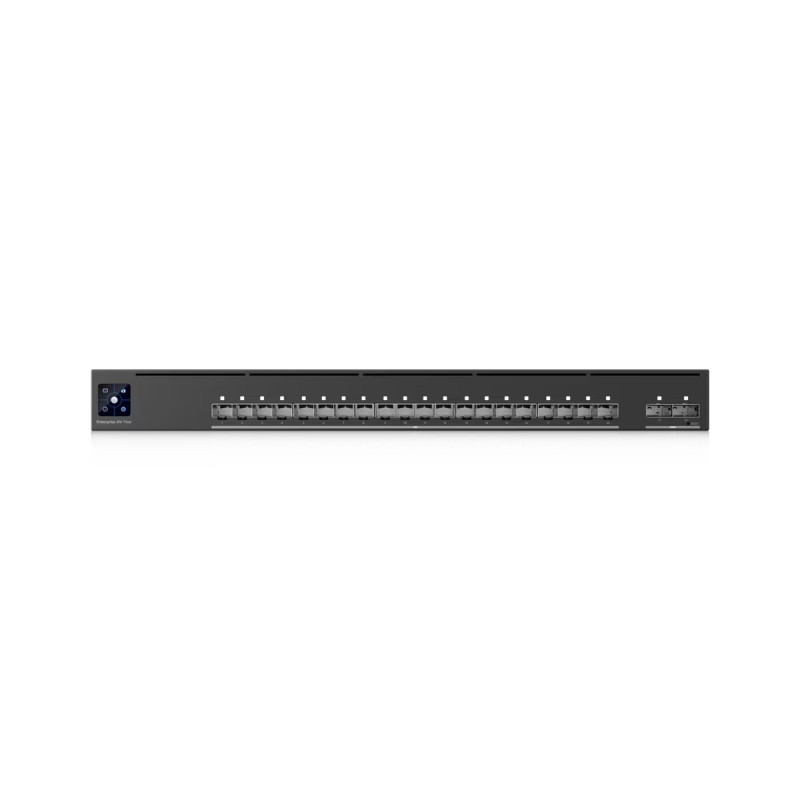

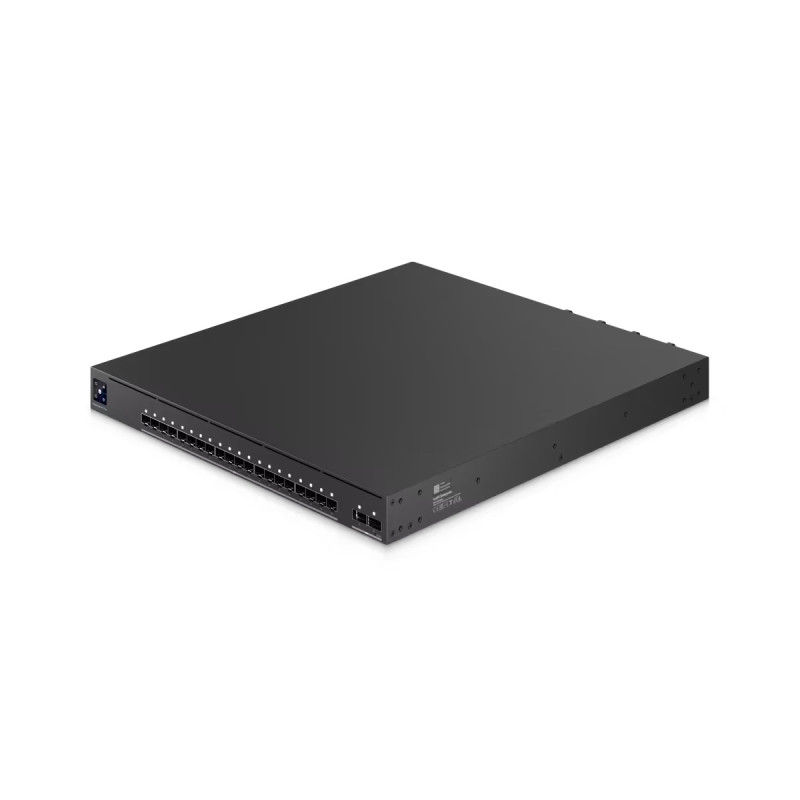

Ubiquiti EAV-Bridge, UniFi Enterprise Audio/Video Fiber, AVoIP switch špičkový UniFi optický L3 switch pre profesionálne A/V inštalácie
Produkt patrí do ''Unifi Enterprise Partner Program'' - všetky predaje sú podmienené registráciou projektu s vyplnením formulára.

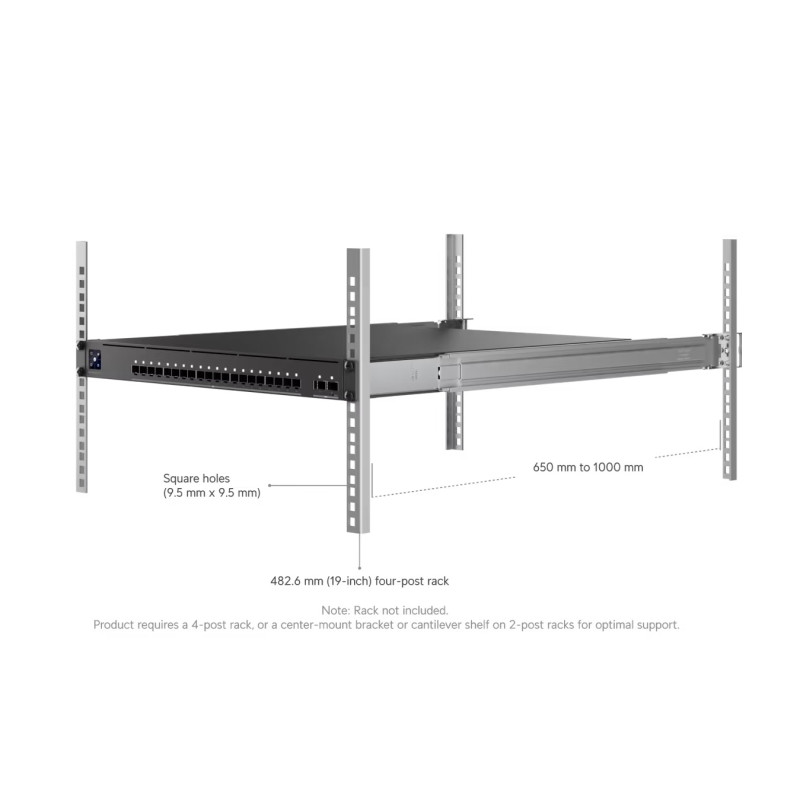

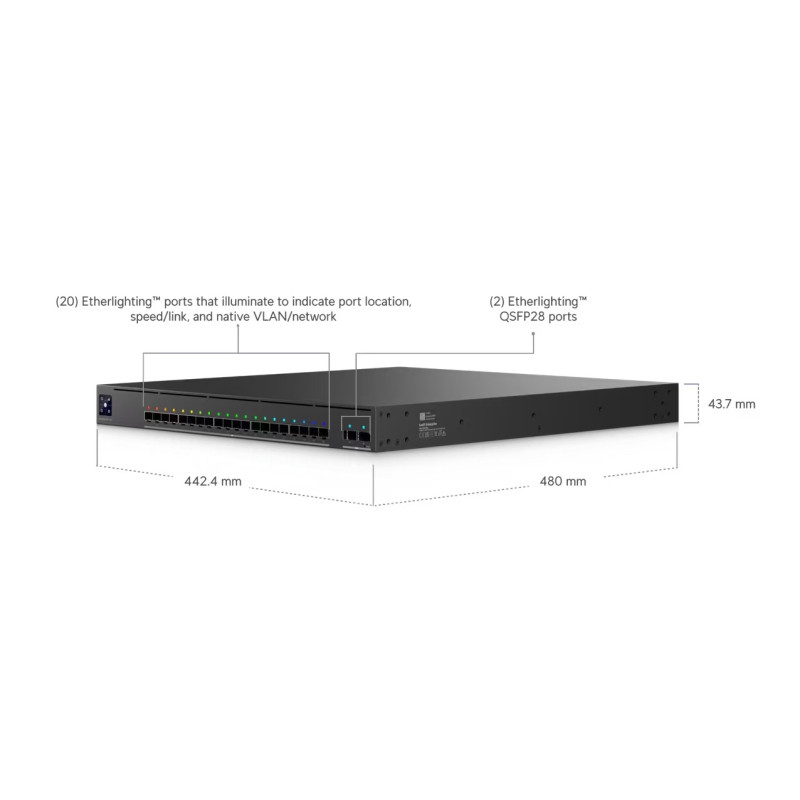

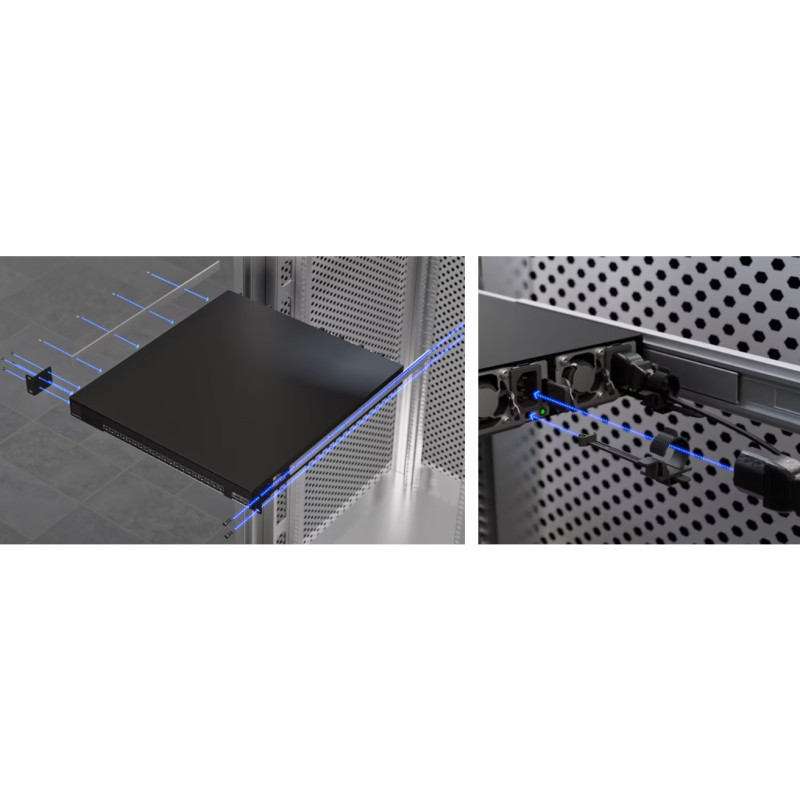

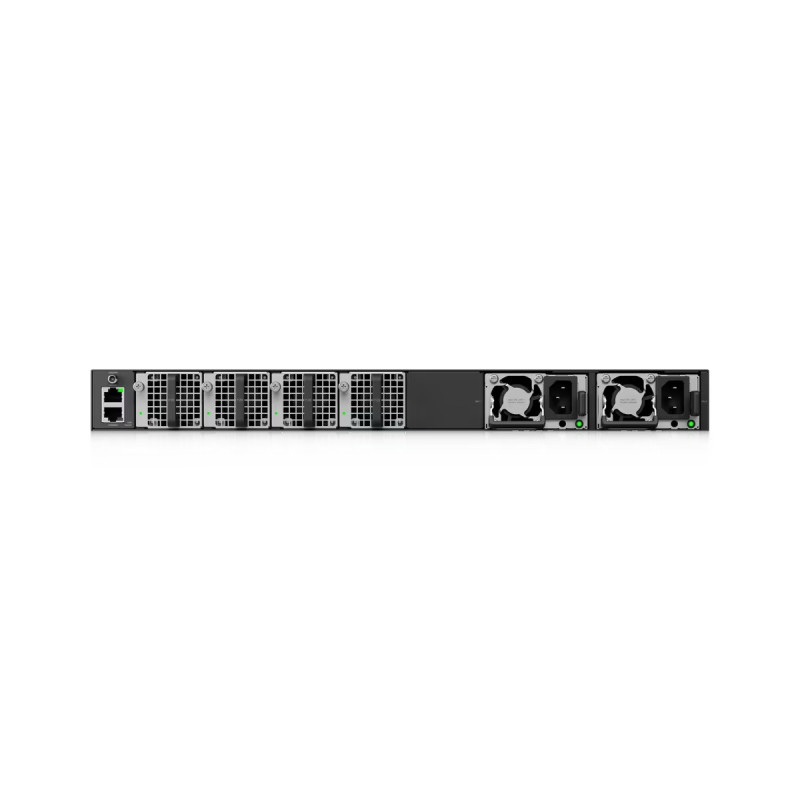

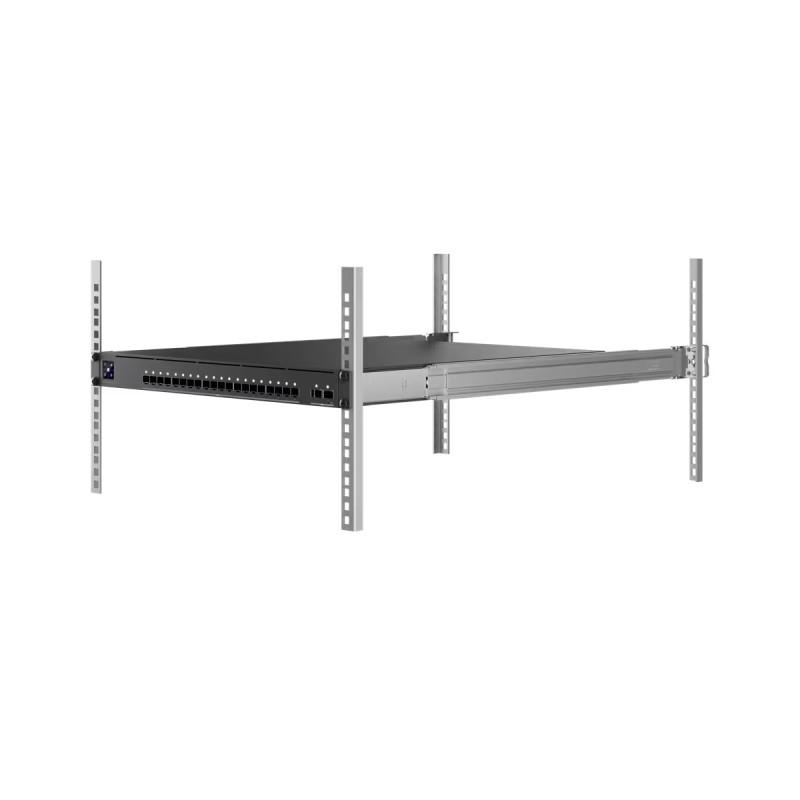

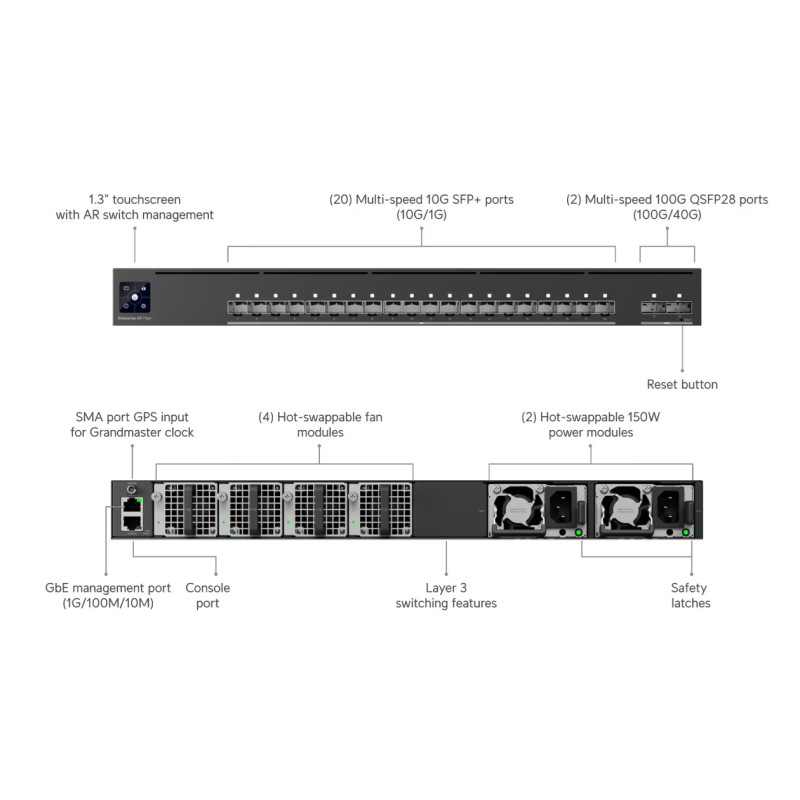

Switch navrhnutý pre rozsiahle AV inštalácie aj produkčné štúdiá, kde je kľúčová maximálna presnosť prenosu obrazu a zvuku. Ponúka 20× 10G SFP+ portov a2× 100G QSFP28 uplinky pre vysokokapacitnú optickú konektivitu s minimálnou latenciou. Podpora štandardov SMPTE ST 2110, SDVoE a AES67 umožňuje bezproblémovú integráciu profesionálnych video a audio technológií do jednotnej infraštruktúry. Stabilnú prevádzku zaisťuje vysoko presný OCXO clock s podporou PTP časovania a možnosťou pripojenia externého GPS Grandmaster zdroja cez SMA konektor. Vďaka deterministickej synchronizácii je ideálny pre živú produkciu, vysielanie aj kritické AV aplikácie vyžadujúce dokonale zladený prenos médií. Integrovaná technológia Etherlighting navyše uľahčuje orientáciu v kabeláži a správu sieťovej infraštruktúry. Dedikovaný OOB management port umožňuje oddelenú správu mimo dátovej prevádzky a zaisťuje prístup cez SSH aj pri výpadku hlavnej siete. Konzolový port poskytuje priamy sériový prístup k CLI pre rýchlu diagnostiku, obnovu alebo konfiguráciu zariadenia. Konštrukcia je optimalizovaná pre inštaláciu do 4-stĺpikového racku, prípadne s využitím stredového držiaka alebo police v 2-stĺpikových rackových riešeniach. (Poznámka: EAV-XG-24-PoE sa predtým nazýval EAV-24-PoE. Ide iba o aktualizáciu názvu, neboli vykonané žiadne zmeny hardvéru.) Kľúčové vlastnosti * pokročilé AV siete - nízkolatenčné, vysoko výkonný AV transport pre moderné mediálne pracovné postupy * podpora SMPTE ST 2110, SDVoE a AES67 * PTP časovanie s presným OCXO clockom * 20x 10G SFP+ portov - vysokohustotné porty 10G SFP+ poskytujú flexibilné pripojenie pre širokú škálu AV zariadení * 100G uplink konektivita - 2 uplinkové porty QSFP28 umožňujú vysokorýchlostnú agregáciu naprieč distribučnými a základnými vrstvami s rastúcim dopytom po sieti * konzolový port AV siete s režimami Grandmaster, Boundary a Transparent s obsahom SMA portu pre synchronizáciu GPS * redundantné napájanie a chladenie - 2 napájacie zdroje vymeniteľné za prevádzky a inteligentné chladenie zaisťujú spoľahlivú prevádzkyschopnosť v kritických prostrediach * vhodné pre profesionálne AV a moderné podniky * optimalizované pre inštaláciu do 4-stĺpkového racku RJ-45 - 1x 1 (1G/100M/10M) - iba port pre lokálnu správu OOB (management) - aj keď nie je k dispozícii sieťový prístup * 10G SFP+ - 20x (10G/1G) - pre pripojenie koncových zariadení (downlink) * 100G QSFP28 - 2x (100G/40G) - pre vysoko konzolový port RJ-45 - priamy prístup k CLI prepínača pre rýchlu diagnostiku, obnovu alebo konfiguráciu * 1x SMA konektor - vstup pre časový signál z GPS hodín (režim hodín Grandmaster s protokolom PTP-primárny zdroj času pre sieť) - precízna synchronizácia času v A/V sieti Výkon: Spínacia kapacita 595 Mpps Veľkosť vyrovnávacej pamäte paketov: 8 MB Celková priepustnosť bez blokovania: 400 Gb/s Podporované VLAN: 1000 Veľkosť tabuľky MAC adries: 32 000 Statické trasy IPv4: 512 Zoznam riadenia prístupu (ACL): * IPv4: 256 pravidiel * MAC L3: *DHCP server pre lokálne spravované siete *Inter-VLAN Routing (lokálne siete) *statické smerovanie (lokálne siete) Funkcia vrstvy L2: * agregácia portov LACP * STP & RSTP * PTPv2 * QoS (DSCP) * Pre AV profily (Play, Dante, Dante AES67, Crestron) * pokročilá konfigurácia IGMP (Querier, Fast Leave, Router Port) * IGMP Snooping * 802.1X Control * ACL založené na MAC a izolácia zariadení * DHCP Snooping & Guarding * limit rýchlosti výstupu * riadenie toku * Storm Control * obmedzovanie rýchlosti Multicast ACL založený na protokole IP a izolácie siete * zrkadlenie a izolácia portov * Jumbo rámca * LLDP-MED * Voice VLAN * prevencia slučiek Management-riadenie: *Ethernet *Serial Console *AR Softvér: Požiadavky na správu a sieť: aplikácia UniFi Network verzia : aplikácia UniFi Network verzia AVoIP (Audio/Video over IP)) Metóda napájania: 2x univerzálny vstup, 100–240 V AC, 50/60 Hz - napájanie zo siete (230 v) Metóda vstupného napájania: 2x AC vstup, napájacie moduly (zdroje) vymeniteľné Redundancia a chladenie: - napájacie zdroje: 2× hot-swap 150W AC/DC napájacie moduly, redundantný - počet ventilátorov: 4 (40x40mm) - moduly ventilátorov vymeniteľné počas prevádzky (moduly pracujú s redundanciou 3+1) LED diódy: Ethernet, zdroj, ventilátor Tlačidlá: factory reset LCM displej: 1,3'' dotykový displej (modul) Technológia Etherlighting: SFP+, QSFP28 - farebná indikácia stavu Rozmery (mm): 442,4 × 480 × 43,7 Hmotnosť (g): 8950 (9050 s rack úchytmi) Farba: čierna Materiál puzdra: SGCC oceľ Materiál uchytenia: SGCC oceľ ESD/EMP ochrana: vzduch: ± 12 kV tepla: 512 BTU/hod Okolitá prevádzková teplota (°C): -5 až 40 Okolitá prevádzková vlhkosť: 10 až 90 % bez kondenzácie Form Factor: montáž do racku (1U plná hĺbka) - pre optimálnu oporu vyžaduje,4s konzolovú policu pri 2-stĺpikových stojanoch (rackoch) Podporovaná hĺbka racku: štvorstĺpikové stojany (regály) 482,6 mm (19''), hĺbka stĺpikov v rozmedzí od 650 do 1 000 mm (25,6–39, NDAA Compliant: áno Obsah balenia: * Ubiquiti UniFi Enterprise Audio/Video Fiber * 2x napájací kábel * 2x vymeniteľné napájacie moduly (hot-swap)-inštalované v tele zariadenia * 4x vymeniteľné ventilátory (hot-swap)-inštalované 1 (skrutky, kotvy, úchyty pre montáž do racku, 2x posuvné lyžiny+koľajnice atď.)-vhodné aj pre 2stĺpkové čajky s držiakom * užívateľská príručka Odkaz na stránku výrobcu: https://techspecs.ui.com/unifi/switching/ https://dl.ui.com/qig/eav-fiber/#index
